當兩性分子如磷脂和鞘脂分散于水相時，分子的疏水尾部傾向于聚集在一起，避開水相，而親水頭部暴露在水相，形成具有雙分子層結構的封閉囊泡，稱為脂質體。脂質體與細胞膜結構和成分高度相似，具有良好的生物相容性并且生物可降解，可以包載多種類型的藥物，具有長效靶向性，是一種很好的藥物傳遞工具。從1965年脂質體的概念提出至今，已經發展出多種脂質體制備方法。脂質體的制備流程圖見圖1，薄膜分散法、溶劑注入法、逆向蒸發法、微流控技術制備得到的是粒徑比較大的粗脂質體，在除去有機溶劑后，還需要通過高壓均質/薄膜擠出進行整粒及超濾進行純化，才得到粒徑均一、滿足使用安全要求的脂質體。脂質體的平均粒徑和粒度分布是脂質體藥品關鍵質量屬性，顯著影響其體內行為。溶解磷脂可能需要用到毒性比較大的有機溶劑，溶劑殘留需要符合ICH相關規定，除去可能存在困難。擠出和超濾是影響粒徑和溶劑殘留的關鍵工藝，也是達到控制的最后一步工藝。

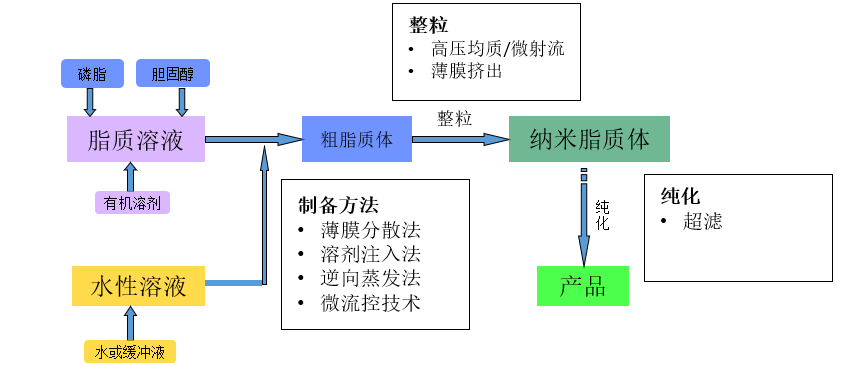

圖1  脂質體制備流程圖（無載藥過程）

擠出技術

擠出技術利用脂質體磷脂雙分子層的結構和性能特點，在略高于磷脂相變溫度的條件下，通過一定的外部擠壓動力，使脂質體通過特定孔徑的聚碳酸酯膜，大粒徑或者多室脂質體被膜孔的剪切破裂后迅速重新聚合成更小粒徑的脂質體。由于聚碳酸酯膜的孔徑固定（如50nm，100nm，200nm，400nm等），且脂質體用聚碳酸酯膜具有孔徑垂直于膜表面且分布均勻的屬性，多次經過特定孔徑的聚碳酸酯膜擠壓剪切后，可以獲得粒徑接近聚碳酸酯膜孔徑且分布集中的單室脂質體。

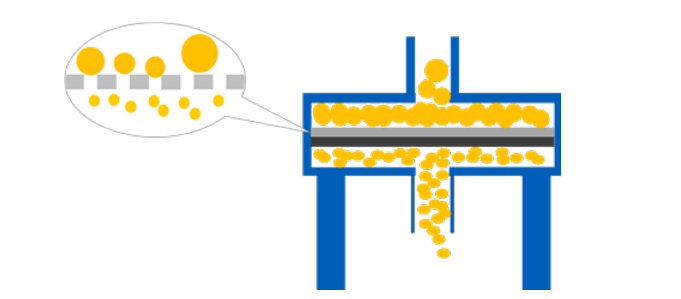

圖2 . 脂質體擠出過程示意圖 (黃色為脂質體，灰色為濾膜)

擠出濾膜

脂質體擠出對濾膜的要求比較高，需要膜孔分布均勻、孔徑基本保持一致，且孔徑垂直更有利于納米級脂質體的擠出制備。核打孔的聚碳酸酯膜（圖3）可以滿足上述要求。需要注意的是一般用于除菌的微孔濾膜膜孔分布和大小是很不均勻的，孔道是彎彎曲曲的，使用時注意區分。在選擇擠出濾膜的孔徑時，需先測定擠出前脂質體樣品的粒徑，并與最終所需達到的目標粒徑相結合進行考慮，然后選擇合適的濾膜孔徑。比如原始樣品粒徑是400nm，目標粒徑是100nm，可以先嘗試用200nm擠出。如果擠出困難，換成400nm擠出，之后再依次用200nm，100nm，80nm擠出。

擠出溫度和擠出壓力

在不損壞脂質體粒子結構的前提下，可以盡量提高擠出壓力，擠出速度快，效果也好。擠出溫度需要在磷脂相變溫度附近，范圍不能過高或過低；并且樣品所經過或接觸的擠出設備相關部位要實現恒溫控制，不能有太大的溫度差異。這樣的擠出效果才會有保證。另外，擠出工藝除了影響粒度和粒度分布以外，由于需要升溫，考慮可能影響活性物質和脂質的穩定性。對于原始粒徑比較大的粗脂質體，可以先用高壓均質機均質初步減小粒徑，再通過脂質體擠出器進行過濾擠出，這樣不容易堵塞聚碳酸酯膜，提高擠出效率，又可以獲得粒徑分布均勻且集中的脂質體。

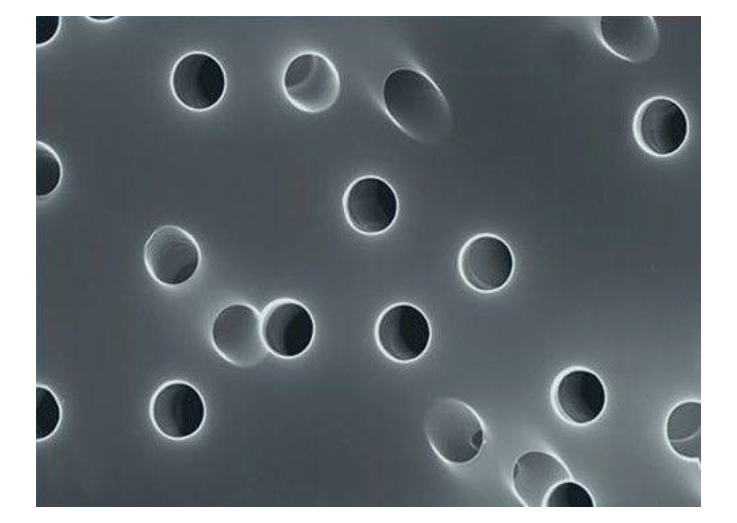

圖3 . 核打孔聚碳酸酯膜示意圖

超濾技術

在得到粒徑及粒度分布符合要求的脂質體之后，需進行純化步驟。純化可以對脂質體進行濃縮，并把脂質體的外水相置換成滿足臨床使用的緩沖液或其他溶液。這個過程也進一步除去了外水相可能殘留的有機溶劑。常用的超濾設備是平板膜包和中空纖維柱，他們都屬于切向流過濾。本文主要從切向流過濾的原理介紹超濾的影響因素。

過濾的方式主要有兩種：常規過濾和切向流過濾，示意圖見圖4。常規過濾（又稱死端過濾），原料液在一定推動力下向膜外進行過濾，原料液流動方向垂直于濾膜方向。在過濾過程中，膜上表面不斷有顆粒被截留下來，使得過濾阻力增大，過濾速度減小。為了減小過濾阻力需要對濾膜進行反沖洗。此種過濾方式不適用于長期運行的大型過濾設備，工業界應用很少。切向流過濾（又稱錯流過濾），原料液從一端進入膜包內，部分原料液從膜包另一端流出，原料液流動方向平行于濾膜方向，原料液的流動可以對濾膜表面進行沖掃，減少大顆粒在濾膜表面的積累，提高過濾效率。同時切向流可以循環過濾，可將濾液或截留液作為目標產品收集。

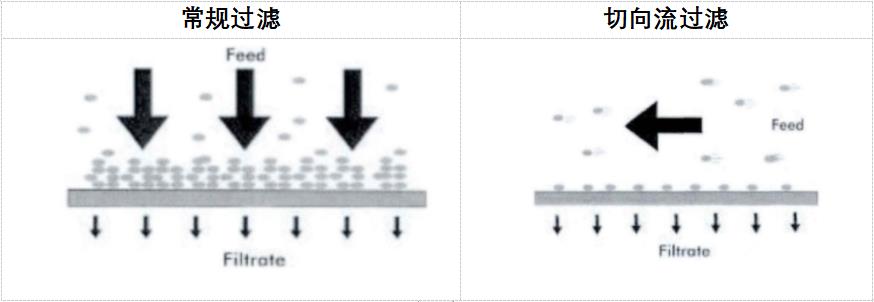

圖4 常規過濾和切向流過濾示意圖

切向流過濾前要選擇合適的濾膜孔徑和材質。一般來說，在相同條件下，孔徑越大，過濾通量越高，效率越高?？梢赃x擇的膜材質有聚砜、聚醚砜、再生纖維素等，根據原料液的粒徑、濾膜吸附情況等選擇合適濾膜孔徑和材質。膜材質和孔徑

切向流速

切向流速很大程度上取決于所選用的不同膜包和流道的類型。在膜包操作和維護手冊中，提供了膜包和不同流道類型推薦的切向流速?？偟膩碚f，在跨膜壓不變的情況下，提高切向流量可以增加切向流對濾膜表面的“清洗”作用，緩解濃差極化，從而使透過液的流量提高。但是，過高的切向流量也會使產品所受到的剪切力增加，從而可能導影響產品質量。所以需要根據具體的應用來優化實驗從而得到流速和產品回收兩全的方法。

跨膜壓（TMP）

壓差是進口端壓力與出口端壓力的差值，跨膜壓（TMP）是指濾膜上下游的平均壓力差（TMP = (PF + PR ) / 2-Pp）。通過控制進口端壓力和回流壓力，可以控制跨膜壓和壓差。理論來說，純水過濾的話，跨膜壓越高，過濾速度越快，但是實際上，處理料液過程，跨膜壓會有一拐點，再提高濾速也不會加快。所以，我們需要在保證流體有沖刷力的前提下，提高跨膜壓找到這一合適的點來進行實驗，確保效率最高。

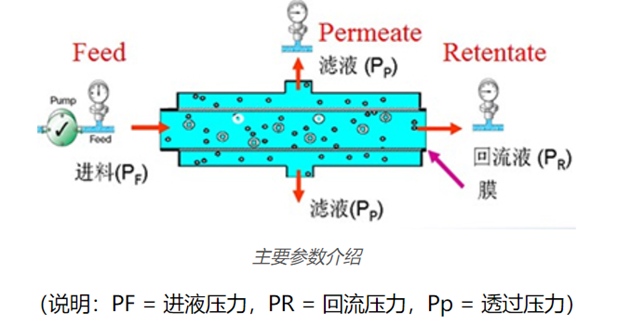

圖5 跨膜壓（TMP）主要參數介紹

脂質體中試基地

國內在實驗室階段進行脂質體研究的科研院所和初創公司有很多，也有很多已經取得了不錯的實驗結果，想要繼續進行中試放大研究甚至是大生產，但是不具備脂質體中試設備，或者設備購買安裝周期很長，占用大量資金和時間?；诳蒲性核统鮿?chuàng)企業資源有限和時間緊迫的問題，北京大學生命科學華東產業研究院聯合輔必成及艾偉拓共同打造了“微納米注射劑中試基地”，旨在給高校、研究所、科研創新企業等提供投資低、效率高的中試轉化平臺。

微納米注射劑中試基地致力于高端復雜制劑（脂肪乳、脂質體、LNP）的中試工藝研究和技術培訓；配備有實驗室研究型及中試生產型復雜制劑設備以及相關分析檢測儀器，為藥企提供專業研發及中試平臺；可滿足當前復雜注射劑中的主流劑型，包括脂肪乳、微乳劑、脂質體、LNP等的小試工藝開發、中試工藝優化、非臨床樣品的制備等。同時提供脂質體制備關鍵工藝——擠出和超濾的培訓課程，助力脂質體研究人員技能提升。

歡迎各位蒞臨參觀、指導和業務洽談?；氐刂罚航K省啟東市世紀大道2099號。

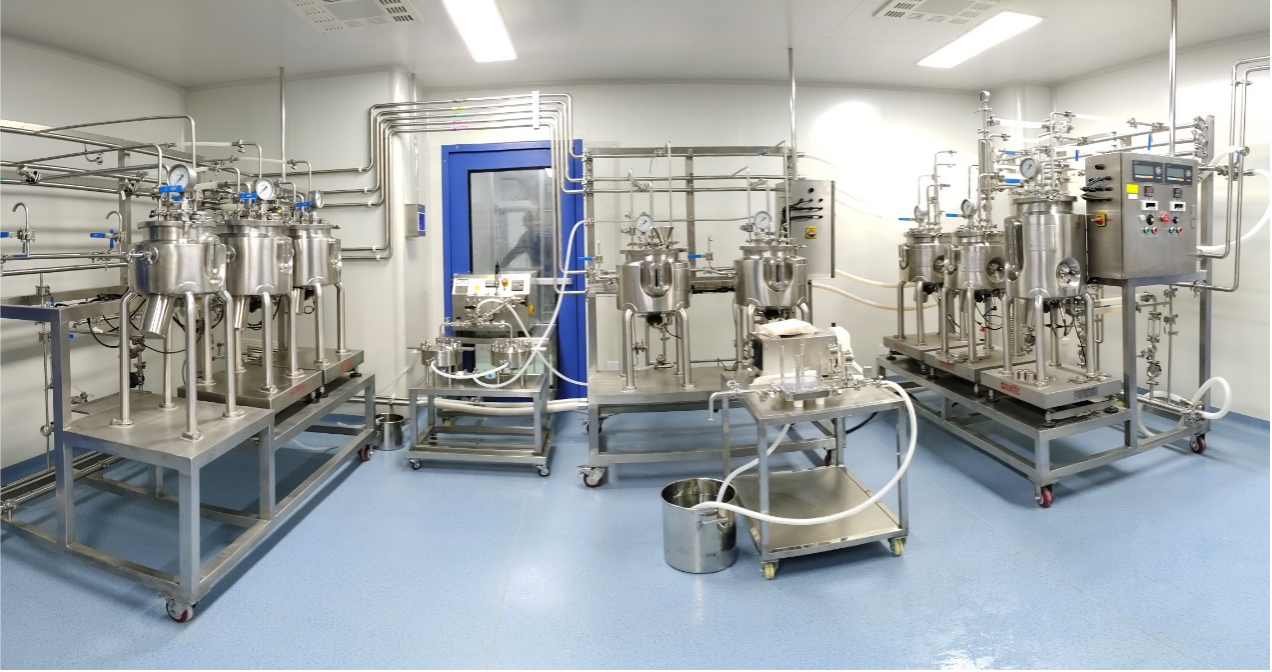

圖7 脂質體中試車間

參考資料：

郭淑音，一種小型切向流過濾器的設計與驗證及切向流過濾器縮?。糯罄碚?/span>

Whatman聚碳酸酯膜在脂質體擠出工藝中的應用

公眾號納米均質那點事——脂質體擠出器簡介

【艾分享-06脂質體制備工藝設備篇】脂質體的粒徑控制（四）：擠出技術

Repligen瑞普利金——用于脂質納米顆粒（LNP）純化的切向流過濾技術

頗爾公司——切向流過濾技術的原理和應用



注釋：學海無涯，個人學識有限，如果有錯誤之處，歡迎各位批評指正。
